Sistem Pelumasan Pada Kendaraan

SISTEM PELUMASAN

 A. Pengertian

      Pelumas memegang peranan penting dalam desain dan operasi semua mesin otomotif. Umur dan service yang diberikan oleh mobil tergantung pada perhatian yang kita berikan pada pelumasannya. Pada motor bakar,  pelumasan bahkan lebih sulit dibanding pada mesin-mesin  lainnya, karena di sini terdapat panas terutama di sekitar torak dan silinder, sebagai akibat leadakan dalam ruang pembakaran. Tujuan utama dari pelumasan setiap peralatan mekanis adalah untuk melenyapkan gesekan, keausan dan kehilangan daya. Tujuan lain dari pelumasan pada motor bakar adalah:

1. Menyerap dan memindahkan panas.
2. Sebagai penyekat lubang antara torak dan silinder sehingga tekanan tidak bocor      dari ruang pembakaran.
3. Sebagai bantalan untuk meredam suara berisik dari bagian-bagian yang bergerak.

Pada sisitem pelumasan terdapat beberapa macam sistem yang saling melengkapi agar terjadinya pelumasan yang baik di dalam suatu kendaraan. Mesin terdiri dari banyak komponen yang bergerak dan bersentuhan satu sama lainnya seperti  Crankshaft, connecting rod, dan komponen mekanisme katup. Pada saat mesin bekerja, gesekan antar komponen yang saling bersinggungan membuat mesin kehilangan tenaga, dan keausan dari komponen, bahkan mesin dapat berhenti beroperasi.  Oleh karena itu, fungsi minyak pelumas adalah mencegah kontak langsung antara dua logam yang bergesekan.

B. Prinsip Kerja

      Oli diangkat dari bak oli ( carter), oleh suatu sedotan, dari pompa oli yang digerakkan oleh perputaran roda gerigi yang dikoperlkan dengan perputaran poros engkol, melalui pipa hisap. Dari pompa oli, disalurkan melalui pipa pembagi, kemudian dialirkan ke suatu media pendinginan yang berupa pipa penunjang melingkar satu setengah ( 1 ½ ) lingkar dnegan dinding bersirip untuk memperluas permukaan pipa sehingga proses pendinginan lebih lancar dari udara sekitarnya atau berupa radiator oli atau tanpa kedua sistem pendinginan tersebut, tergantung dari kapasitas diesel.

        Dalam hal yang terakhir ini oli hanya disalurkan ke dalam pipa yang cukup pendek saja ( y pass). Dari ini kotoran oli yang mungkin terbawa, baik dari luar maupun sirkulasi di dalam mesin sendiri. Sistem Pelumasan pada Rosker Arm dari klep, didapatkan melalui camp shaft, tappel dan push rod langsung menembus baud pengatur jarak rosker arm ( Rocker Arm Bearing) kemudian menetes keluar sejenak ditampung bak per klep ; melalui celah antara push rod dan pipa pelindung push rod, oli mengalir ke bahah menuju ke bak charter. Untuk pelumasan ada metal-metal dan juga dinding-dinding silinder, oli disalurkan melalui pipa kapiler yang terdapat dalam dinding charter ( crank case), juga masuk ke dalam pipa yang sejenis dengan crank case)

C. Fungsi

1. Fungsi Pelumasan

a. Mengurangi gesekan

Mesin sepeda motor terdiri dari beberapa komponen, terdapat komponen yang diam dan ada yang bergerak. Gerakan  omponen satu dengan yang lain akan menimbulkan gesekan, dan gesekan akan mengurangi tenaga, menimbulkan keausan, menghasilkan kotoran  dan panas. Guna mengurangi gesekan maka antara bagian yang bergesekan dilapisi oli pelumas (oil film).

b. Sebagai peredam

Piston, batang piston dan  poros engkol merupakan  bagian mesin menerima gaya yang berfluktuasi, sehingga saat menerima gaya tekan yang besar memungkinkan menimbulkan benturan yang keras dan menimbulkan suara berisik. Pelumas berfungsi untuk melapisi antara bagian tersebut dan meredam benturan yang terjadi sehingga suara mesin lebih halus.

c. Sebagai anti karat

Sistem pelumas berfungsi untuk melapisi logam dengan oli, sehingga mencegah kontak langsung antar logam dengan udara maupun maupun air dan terbentuknya karat dapat dihindari.

Bagian bagian yang penting dari mobil yang memerlukan pelumasan adalah

1. Dinding silinder dan torak
2. Bantalan poros engkol dan batang penggerak
3. Bantalan poros kam
4. Mekanisme katup
5. Pena poros
6. Kipas pendingin
7. Pompa
8. Mekanisme pengapian

2. Fungsi Oli

Fungsi dari oli pelumas adalah :

1. Mengurangi keausan engine agar minimum.
2. Mengurangi gesekan dan kehilangan tenaga yang diakibatkannya.
3. Memindahkan panas.
4. Mengurangi suara engine
5. Sebagai perapat.
6. Membersihkan kompone-komponen engine

D. Macam - Macam Sistem Pelumasan

1. Jenis percik ( splash type)

Pada jenis ini stang seher dilengkapi dengan sendok yang berada pada ujung bagian bawah dari stang seher . Sehingga saat  mesin berputar, maka sendok pemercik akan memercikan oli yang di bak oli ke dinding silinder dan bearing. Jenis ini memiliki konstruksi yang sangat sederhana , namun sulit untuk melumasi bagian - bagian yang memiliki celah lebih sempit. Sistem pelumasan percik adalah sistem pelumasan dengan memanfaatkan gerakan dari bagian yang bergerak untuk memercikan minyak pelumas ke bagian-bagian yang memerlukan pelumasan, misal: poros engkol berputar sambil memercikan minyak pelumas untuk melumasi dinding silinder.

Cara kerja :
Saat mesin hidup, poros engkol berputar, bagian poros engkol yang menyerupai sendok membawa minyak pelumas dan akhirnya minyak pelumas memercik ke atas melumasi dinding silinder.

2. Jenis tekanan ( pressure feed type )

Pada jenis ini sistem pelumasan menggunakan pompa oli yang berguna untuk mensirkulasikan minyak pelumas.  Jenis inilah yang sekarang digunakan pada kendaraan baik mobil ataupun sepeda motor.

Adapun pompa oli yang digunakan ada bermacam - macam yaitu :

a. model roda gigi ( gear type )
b. model trocoid

Minyak pelumas di dalam karter dihisap dan ditekan ke dalam bagian-bagian yang dilumasi dengan menggunakan pompa oli. Sistem pelumasan ini sangat cocok untuk melumasi bagian-bagian mesin yang sangat presisi. Aliran minyak pelumas tergantung pada jumlah putaran mesin, hal ini dikarenakan pompa oli diputarkan oleh mesin. Sistem pelumasan ini digunakan pada mesin 4 tak dan memiliki kelebihan pelumasan merata dan teratur. Minyak pelumas yang telah melumasi bagian-bagian mesin akan kembali ke karter kembali.

3. Jenis kombinasi

Pada sistem pelumas tipe ini adalah penggabungan dari sistem pelumas tipe 1 dan tipe 2 .

E. Komponen Sistem Pelumasan

a. Oil Pressure Switch

Suatu komponen yang berfungsi sebagai switch yang mengaktifkan lampu peringatan bila tekanan oli tidak tercukupi pada saat mesin mobil dinyalakan.

b. Oil Pump

Suatu komponen yang berfungsi untuk menarik oli yang berada di Oil Pump dan memompa oli tersebut ke seluruh bagian mesin mobil. Jenis - jenis oil pump :

1.  Pompa oli Tipe Internal Gear

Roda gigi yang digerakkan (driven gear) pada pompa oli digerakkan oleh gigi penggerak (drive gear) yang dihubungkan langsung ke chamsaft. Ruang volume dibentuk oleh dua gigi yang berubah-ubah pada saat  berputar. Oli dihisap dalam pompa oli bila volume bertambah, dan oli akan keluar bila volume berkurang. Pompa oli tipe internal (internal gear type) kontruksinya sederhana dan kemampuannya dapat diandalkan.

Gambar Cara Kerja Pompa Tipe Internal

2. Pompa eksternal gear

 Pompa oli tipe external gear terdiri dari dua roda gigi seperti diperlihatkan pada gambar dibawah ini. Roda gigi penggerak (drive gear) digerakkan oleh chamshaft. Karena tidak adanya ruangan didalam housing seperti halnya dengan inlet dan saluran keluar (discharge opening) serta kecilnya ruangan antara gigi dan housing, saat gigi berputar oli tertekan keluar dari housing ke saluran keluar. Pompa oli tipe external gear sudah lama digunakan, sebab kontruksinya lebih sederhana serta lebih akurat.

Gambar Cara Kerja Pompa Tipe Eksternal Gear

3. Pompa Trochoid

    Pompa oli model trochoid dilengkapi 2 rotor (rotor penggerak dan rotor yang digerakkan) didalam rumah pompa. Bila rotor penggerak berputar seperti pada gambar, rotor yang digerakkan langsung ikut sama-sama berputar. Poros rotor penggerak tidak satu titik pusat (offset) dengan rotor yang digerakkan.

   Oleh karena itu besarnya ruangan dibentuk oleh kedua rotor berputar, oli terhisap ke pompa ketika ruangan membesar dan oli tertekan keluar ketika ruangannya mengecil. Tipe ini lebih sederhana dibandingkan dengan model gigi dan lebih dapat diandalkan. Selain itu juga, volume oli yang keluar lebih besar untuk setiap kali berputar. Ini berarti ukuran atau bentuk pompa dapat diperkecil.

Gambar Cara Kerja Tipe Trochoid

c. Relief Valve

Komponen ini bekerja untuk membebaskan tekanan pada saat Oil Pump mempunyai tekanan yang berlebihan.

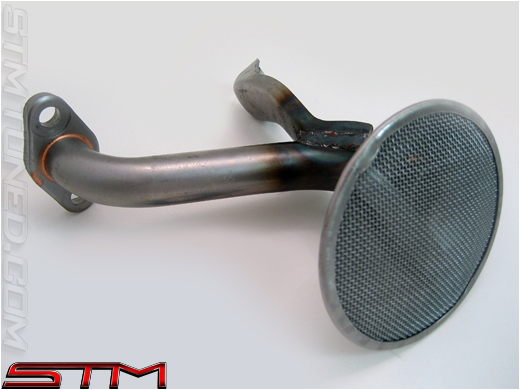

d. Oil Strainer

Komponen yang berupa saringan oli dan terpasang di saluran masuk oli untuk memisahkan partikel yang besar dari oli.

e. Oil Filter

Komponen ini berfungsi sebagai penyaring kotoran yang tidak diinginkan dari oli mesin yang secara bertahap akan terkontaminasi dengan kotoran besi dan lainnya.

F. Cara Kerja
